變頻器在后處理聯合機中的應用
后處理聯合機控制系統對產品各參數、優等品率起決定作用，而且生產適應性強，生產品種范圍較廣。后紡由九臺主設備采用單機單變頻拖動形式，采用自動化中低壓變頻器驅動控制，單元設備分布范圍廣，負荷功率大，最大為525kW。根據工藝牽伸比的要求，每臺單元機的牽伸速度必須嚴格按一定比例提供，在任何運行狀態下必須滿足同步的要求，并且要求整個聯合機同步傳動時具有良好的動態快速響應性能，確保絲束的拉伸張力相對不變。
● 根據裝機容量的要求，選用整流電源柜，柜內包括斷路器、整流模塊、直流電抗器及控制板等元件;反饋單元采用逆變反饋器，該設備由IGBT組成，反饋單元自動檢測電源相位，將能量反饋到電網中去，并內置電抗器，以防造成電網波動。九臺逆變器選用矢量逆變器（見圖2后處理聯合機變頻器動力配置圖），在單個產品中它集成了高性能馬達控制、數字通訊能力和先進的動力結構設計，使用最新的IGBT功率模塊和高級的控制算法，以任何速度下的平衡的性能、超常的轉矩，使電動機低噪音、高效率的運行。

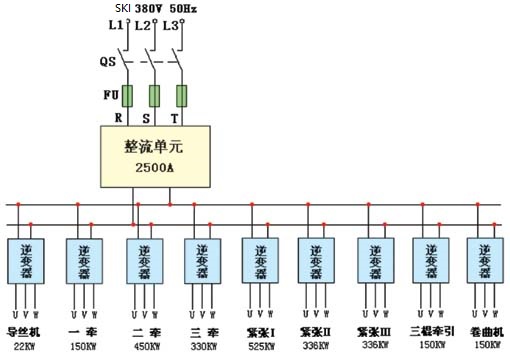

圖2 后處理聯合機變頻器動力配置圖
● 牽伸比的設置和控制
根據工藝要求和設備性能，主令機為緊張熱定型1，聯合機設有低、中、高三種速度。低速為開車準備生頭速度，中速和高速為聯合機正常運行速度。
牽伸比的設置和控制具有靈活設置；低速生頭牽伸比與中高速運行牽伸比自動轉換；各種速度下運行牽伸比同步；低、中、高速自由轉換，平衡過渡。
● 大功率直流母線平衡能源
九臺傳動電機共用一臺大功率整流單元，為其提供共用的直流母排，母排下連接各個單元逆變器。由于滌綸纖維牽伸時，有的電機處于發電狀態，有的電機處于電動狀態，處于發電狀態的電機其逆變器單元發出電能送到直流母線，再進行電能的從新分配，節約了電能，降低了消耗成本。直流母線側提供制動單元，實現快速制動，全線緊急制動時間小于5秒鐘，制動單元能將制動電能回饋電網。
● 同步控制
在九臺逆變器之間具有設備—設備之間的通訊功能，加快了設備之間的通訊速度，設備—設備之間的擾動跟隨性能加強。保證系統在升速、恒速和減速過程完全同步，確保不斷絲、不纏絲、不回絲，電機不過載，升降速平衡運行。
總結：
7萬噸直紡滌綸短纖維生產控制系統設備復雜、數據采集量大、系統集成度高、組網靈活、管理能力強。可編程控制器和傳統過程控制的結合使得管理和維護設備以及開發新產品變得容易。生產現場與測控設備之間實現了一個開放、數字化、多點通信的底層控制網絡，充分發揮了系統的安全性和可靠性。
