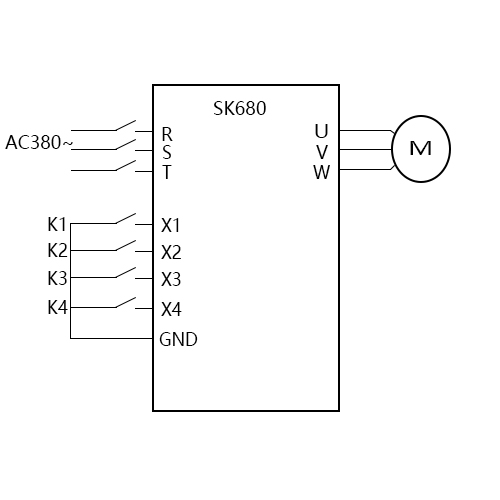

1、SK680用于雕刻機

①：變頻器接線

②：變頻器參數

F0.02=1----------外部端子啟動;

F0.03=4----------頻率組合設定;

F0.04=400----------外部端子啟動;

F0.05=400----------外部端子啟動;

F0.08=0.0----------數字設定;

F0.10=10----------加速時間;

F0.11=10----------減速時間;

F1.15=5----------數字頻率+多段速;

F1.17=100----------多段速1;

F1.18=150----------多段速2;

F1.19=200----------多段速3;

F1.20=250----------多段速4;

F1.21=300----------多段速5;

F1.22=350----------多段速6;

F1.23=400----------多段速7;

F2.10=13----------多段速選擇S1

F2.11=14----------多段速選擇S2

F2.12=15----------多段速選擇S3

2、　　SK680多段速調試資料

①：變頻器接線

②：變頻器參數設定

F0.02=1----------------外部端子啟動;

F0.03=4----------------頻率組合設定;

F1.15=6----------------數字設定1+多段速;

F1.17=20----------------第一段速;

F1.18=25----------------第二段速;

F1.19=30----------------第三段速;

F1.20=35----------------第四段速;

F1.21=40----------------第五段速;

F1.22=45----------------第六段速;

F1.23=50----------------第七段速;

F2.10=13----------------X2為多段速選擇一;

F2.11=14----------------X3為多段速選擇二;

F2.12=15----------------X4為多段速選擇三;

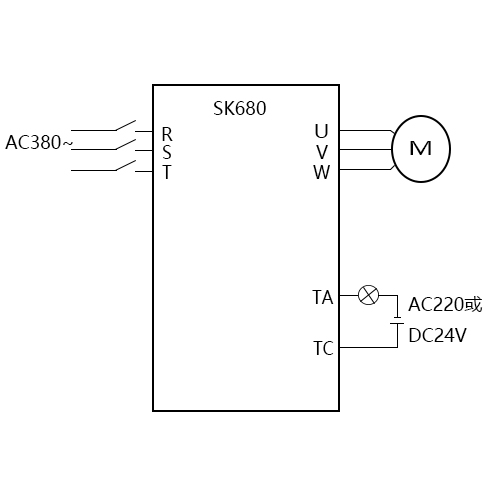

3、　　SK600接運行指示燈接線圖

①：變頻器接線

②：參數調試

F2.17=2------------變頻器運行時TA和TC接通;

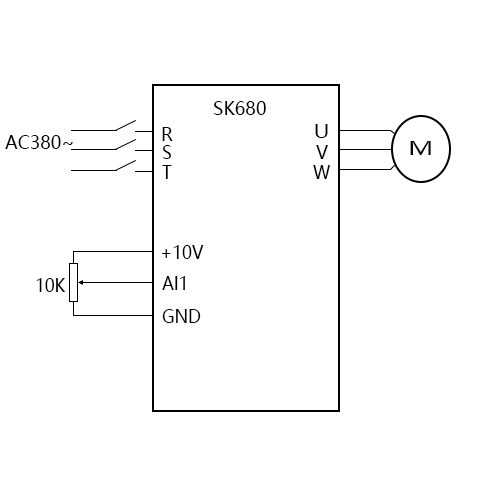

4、　　SK680面板啟動外接電位器調速

①：變頻器接線

②：變頻器參數設定

F0.03=3-------------模擬AI1調速;

F0.10=10.0----------加速時間;

F0.11=10.0----------減速時間;

5、　　SK680三線模式二啟停接線圖

①：變頻器接線

②：變頻器參數設定

F0.02=1--------------外部端子啟動;

F0.10=10.0--------------加速時間;

F0.11=10.0--------------減速時間;

F2.11=5--------------X3為三線式運行使能端子;

F2.14=2--------------運轉模式為三線模式一;

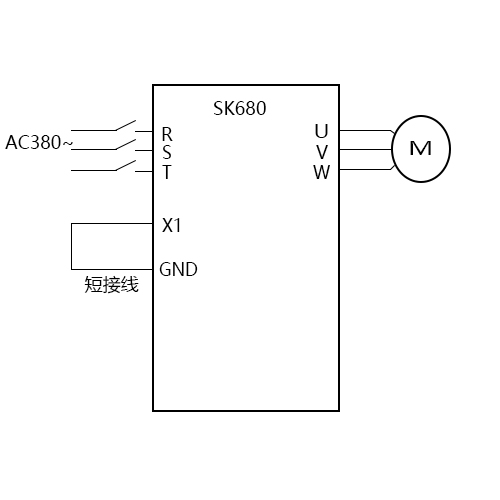

6、　　SK680上電自啟動

①：變頻器接線

②：變頻器參數設定

F0.02=1---------------外部端子控制;

F2.15=1---------------上電時端子運行命令有效;

7、　　SK680外部端子啟動UP/DOWN調速

①：變頻器接線

②：變頻器參數設定

F0.02=1---------------外部端子啟停;

F0.03=2---------------UP/DOWN調速;

F0.10=10.0---------------加速時間;

F0.11=10.0---------------減速時間;

F2.10=10-----------------X3為遞增(UP)調速;

F2.11=11-----------------X4為遞減(DOWN)調速;

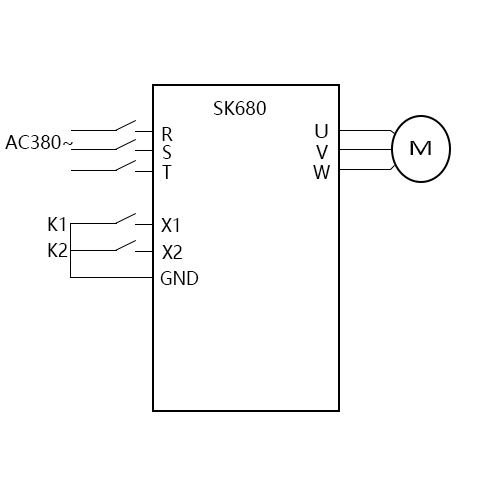

8、　　SK680外部端子啟停(兩線模式一)

①：變頻器接線

②：變頻器參數

F0.02=1--------------外部端子控制;

F0.10=10-------------加速時間;

F0.11=10-------------減速時間;

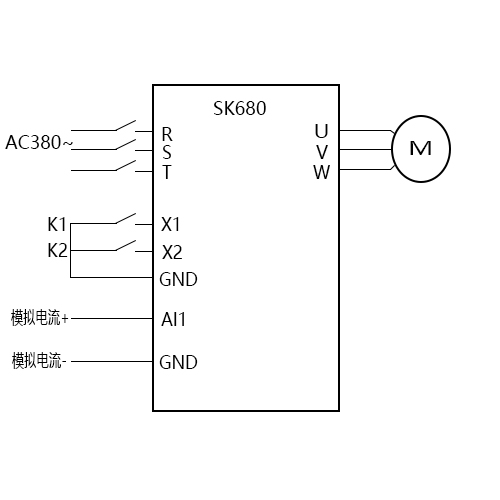

9、　　SK680外部端子啟停模擬電流調速

①：變頻器接線

②：變頻器參數設定

F0.02=1------------------外部端子啟停;

F0.03=3------------------AI1電流輸入;

F0.10=10.0------------------加速時間;

F0.11=10.0------------------減速時間;

10、　　SK680外部端子啟停模擬電壓調速

①：變頻器接線

②：變頻器參數設定

F0.02=1------------------外部端子啟停;

F0.03=3------------------AI1電流輸入;

F0.10=10.0------------------加速時間;

F0.11=10.0------------------減速時間;

11、　　SK680外部端子啟停模擬電流調速

①：變頻器接線

②：變頻器參數設定

F0.02=1------------------外部端子啟停;

F0.03=3------------------AI1電流輸入;

F0.10=10.0------------------加速時間;

F0.11=10.0------------------減速時間;
