一、引言：
酥餅一體機由一臺搟面條和餡料的主機和兩臺配套的捏合機和成型機組成。與普通酥餅機相比，該機的主機集揉面機和餡料機于一體，使整個過程更加方便、順暢。過去，酥餅機產量低，人工成本高，消耗大。而變頻無級調速裝置可以實現皮餡任意配比，大大降低了勞動需求，有效控制了生產中的消耗。
二、酥餅機的工藝介紹:

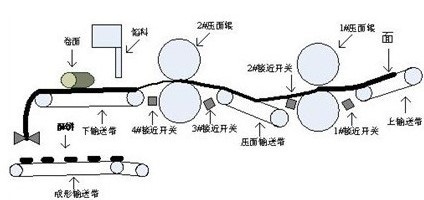

通過兩個壓面輪和一個護面裝置將面團搟拉，使面團更有光澤，質量更穩定。每個壓面輪都有一個厚度調節裝置來設定面團的厚度，以增加或減少產品的重量。壓面輪與稀化裝置之間的速度由接近開關控制，不會因主機輸送速度過快而使面團破碎或堵塞；經過最后一個主機壓面輪后，面團會落在主機傳送帶上，由餡料部分加入餡料，然后由收卷輪和副收卷輪將面團搟成條狀；最后，通過夾捏成型機成型后，可以通過成型機設置切割長度，以確定產品的長度和重量。整個處理過程如下所示。
1、電氣方案介紹。原PLC控制系統方案由觸摸屏、PLC+模擬模塊+通訊模塊、變頻器、調速模塊、接觸器和空氣開關組成。
2、SKI600擴展卡控制系統方案，由觸摸屏、變頻器、調速模塊、接觸器和空氣開關組成:

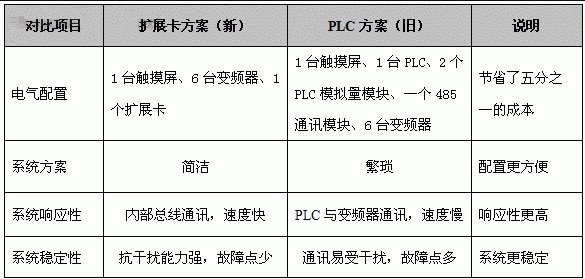

3、新舊方案的比較。
設備的穩定運行程度決定了系統方案的優劣，進而決定了系統的配置。

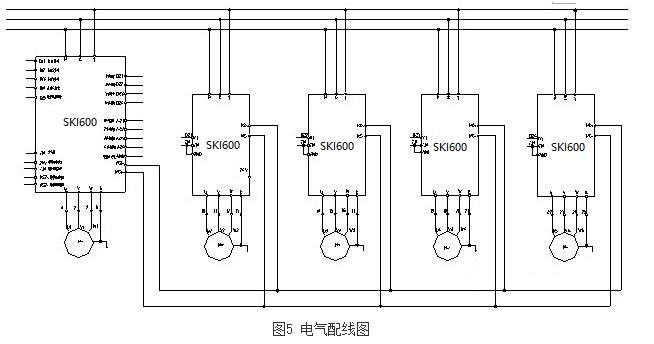

電氣接線圖:
五、結語
通過實際生產應用，該方案應用于酥餅機，系統響應速度更快，穩速精度更高，系統成本更低。實踐證明，本文介紹的綜合系統方案是一種穩定性高、性能可靠、能滿足現代要求的電氣系統方案。
