恒壓供水系統的核心變頻器，其功能是負責接收信號，處理信號，輸出信號到電機，以上都是由變頻器自動化控制來完成的，如今變頻器經過多年的發展，衍生開發出的變頻器種類也有多種了，一般來說各種不同類型變頻器的運行原理是類似的，但會在性能側重點上會有不同，下面以熟悉的三科水泵變頻器來分析：

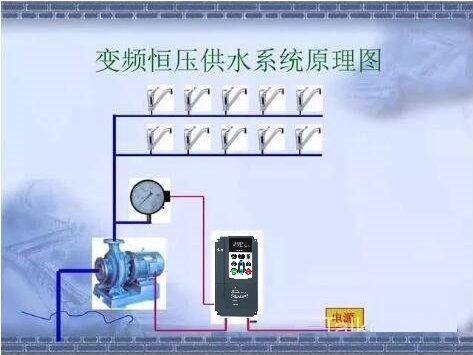

變頻器恒壓供水系統原理圖

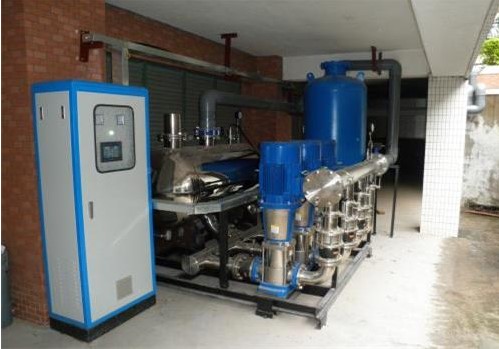

一，三科變頻恒壓供水系統性能特點:
1、具有超壓、欠壓、過載、短路、斷相、低液位等功能。
2、調節精度高,一般可達到0.01MPa,系統壓力始終維持在設定值不變。
3、操作簡單方便,具有故障自動存儲、故障顯示。壓力可從鍵盤直接設定。
4、具有高效節能的優點,如與氣壓罐配套使用,效果更佳,節能率為20%~50%。
5、雙泵定時切換功能。一用一備控制。
6、結構緊湊,占地面積小,維護方便。（工控）
二，三科變頻恒壓供水系統的特點:

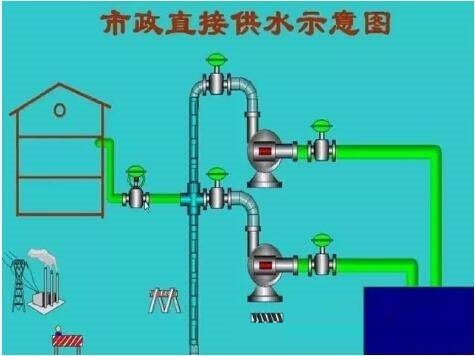

1、無負壓
系統與市政管網直聯取水加壓運行不會造成市政自來水管網負壓。
2、置壓
通過調節許可壓力控制閥可設置市政自來水管網許可吸水壓力。
3、借壓(或疊壓)
超過許可吸水壓力和流量時可在自來水管網壓力基礎上增壓。與從普通蓄水池吸水相比運行時可減少水泵臺數或(和)降低轉速達到節能目的。
4、變頻恒壓
設備實時通過傳感器檢測出口壓力,將檢測值和設定值進行比較運算,確定電機及水泵投入臺套數和變頻器輸出頻率(反應到電機及水泵為轉速)以追貼用水曲線實現恒壓。
5、無噪音
采用現代設計理念，充分考慮現代人對環境的要求,選用靜音專用變頻器,運用了消音設計手段,故系統能超靜音運行。
6、停電不斷水
供電線路停電時,系統通過BYPASS等手段實現停電不斷水,即停電時系統自動切換為市政自來水壓力供水。（傳感器技術）
7、高度自動化
系統能實現全自動控制,具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、漏水檢測補償、瞬間跳閘保護等功能。另可根據用戶需求配置人機界面,可視化遠程調整，監測和維護。
ABB變頻器恒壓供水系統原理圖
三，ABB變頻恒壓供水原理補充
1，控制精度高:變頻器的內置PID調節器,實時監視壓力實際值,隨投入數量和運行速度,從而自動跟蹤用水量,并保持管網壓力恒定,通過調節PI參數,控制精度可達0.01Mpa。
2，壓力設定,操作簡便:用戶可用鍵盤或電位器(選擇件)設定壓力。
3，可多臺水泵循環軟啟動:裝置可列1—?臺水泵進行循環軟啟動控制,即減少了電機啟動時對電網的沖擊,又減少了水泵的啟動磨損和設備的沖擊能耗,延長了設備的電氣和機械壽命。
4，定時換泵功能:為了保證各臺水泵都能均勻地磨合,不發生銹蝕,延長設備的使用壽命,在PLC控制程序中可設定定時切換水泵工作時間。切換可在各臺水泵之間循環進行。
5，睡眠功能,高效節能:在用水低谷或夜間無人用水時,管網壓力長期保持期望值,系統會停止水泵運行,一旦壓力低于期望值,系統會自動喚醒水泵投入運行。實現供水系統智能化管理。
6，系統多點監視的擴展功能:蓄水池水位監視、機械設備的故障監視等,一旦外部有故障發生,可使該泵或整個系統停止工作并報警。（傳感器的應用）
7，手動/自動功能,提高供水設備的可靠性:當自動控制設備出現故障時,可將設備切換到手動工作方式,使泵投入運行，保證正常連續供水。再對自動控制設備進行檢修。
四，三科變頻恒壓供水日常的維護及注意事項
a、日常使用過程中,切忌野蠻操作,使用旋鈕和按鈕時應輕旋轉。
b、開機時請勿碰觸配電柜內的電器元件
c、檢查和接線時要先關掉電源
d、環境溫度在-10℃~+40℃相對濕度在90%以下(無水珠凝結現象)
e、配電柜內嚴禁放雜物
f、非指定操作人員請勿開動
上述三科水泵變頻器應用資料有杭州三科變頻器整理編輯。
