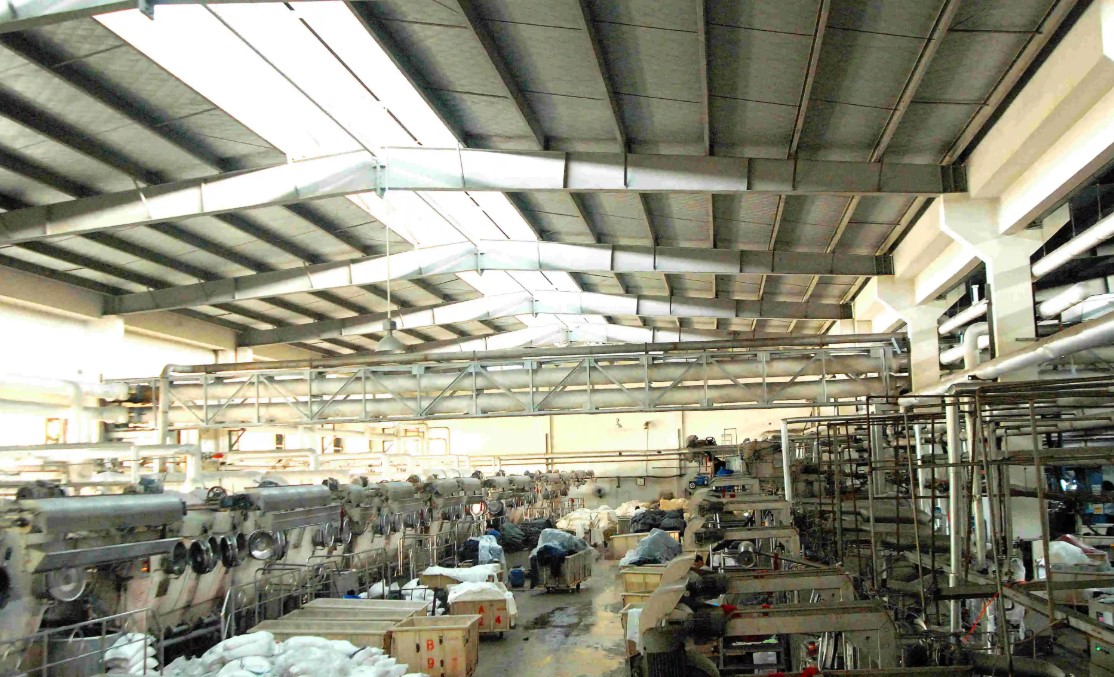

一、變頻調速技術在染整行業中的發展趨勢
對于染整行業來說，電耗是其生產成本的主要組成部分，染缸是紗線染色的主要耗能設備之一。隨著變頻控制技術的發展，流量壓差變頻控制在染整行業得到了廣泛的應用。利用變頻技術對染缸進行節能改造也成為染整行業降低染紗能耗、提高產品競爭力的最有效途徑。因此，在染缸中使用交流變頻調速裝置對減少能源浪費具有重要意義。
二、染缸工藝中的主要損耗
紗線染色過程是按照預定的循環運動過程，即內流和外流的時間控制而形成的染色過程。其內部流動主要由換向器實現，而紗線的流動主要由主泵實現。
首先是硬件損耗。采用原有的Y-△降壓?jiǎn)?dòng)普通染缸主泵，啟動轉矩和電流大，加速了主泵的老化和換向器的加速磨損。增加了維護成本和能源浪費。
其次，溢出損失。由于紗線加工工藝不同，每道工序所需的溫度、流量、壓力也不同。對于主泵電機，染色過程中染缸的負載發生變化。而且泵的流量是按照要求的最大流量來設計的，它的初始主泵電機以恒定的速度提供壓力流量。當每根被抽紗線的流量小于最大流量時，著色劑就會流過每磅紗線，使紗線短時間內無法上色，這部分能量就白白浪費了。
然后是節流損失。當水流過換向器的換向口時，會有一定的流量和壓力，使換向電磁閥的扭矩增大。同時，由于水的長期全速循環流動和換向器零件之間的機械劇烈摩擦，導致密封圈溫度過高，換向器噪音過大，機械壽命縮短。
最后是設計余量的損失。通常在設計中，一般考慮通用性，以最大容量為設計依據。因此，染缸主泵電機的設計容量遠遠高于實際需要，存在“大馬拉大車”現象，造成電能的極大浪費。
三、流量差壓控制節能原理及控制系統變頻器（以下簡稱-VFD）
（1）調速節能。根據紗線染色的工藝要求，將原主缸注料管改為流量控制器，轉換成4-20mA電流信號后作為VFD的給定頻率信號加到PLC的模擬輸入端，由PLC實時采樣，經PID運算處理，使輸出到VFD的頻率隨流量控制器的模擬信號線性變化。PLC計算出給定的磅數后，所需的壓力和流量會自動調節電機轉速，從而降低電機的輸出功率。換向到位開關安裝在換向電磁閥上，保證了換向電磁閥完全到位。內外流換向時，轉速會根據換向開關的動作自動降低，換向完成后自動加速到所需頻率，使電機和換向閥的能量損失在整個負載范圍內降到最低。
（2）降低了成本，操作方便。取消了原水位控制器和主缸磁信號，改為模擬信號控制器控制水位。安裝人機界面是為了檢查主缸的實時水位。避免了因主缸無水運行而造成的事故。去掉了料罐的水位控制器，用原來的模擬信號控制器控制水位，降低了維護成本和生產成本。
（3）提高功率因數，節約能源。無功功率不僅增加了線路損耗和設備發熱，而且由于功率因數的降低導致電網中有功功率的減少。可以看出，功率因數越大，有功功率越大。主泵的COSφ值在0.6-0.8之間，但采用變頻調速裝置后，由于VFD內部濾波電容的補償作用，COSφ≈1，從而降低了無功損耗，增加了電網的有功功率。
（4）軟啟動節能。由于原電機直接起動或Y/△起動，起動電流等于額定電流的(3-7)倍，會嚴重影響機電設備和供電網絡，也會增加電網的容量要求。啟動過程中產生的大電流和振動對設備壽命極為不利。采用變頻節能裝置后，配合變頻器的軟啟動功能，啟動電流可從零開始，在加速時設定的電流限值內，最大值可限制在以內，一般不超過額定電流的1.2倍，從而減少對電網的沖擊，提高電網的容量要求，延長設備的使用壽命。
