本次維修的變頻器（以下簡稱-VFD）是專門為暖通空調應用設計的特殊產品。由于能量自動優化的原理，可以保證電機能夠獲得最大的節點數；內置的PID調節器可以選擇性地連接兩個反饋信號和兩個設定點。因此被廣泛應用于暖通空調設備中。
三科變頻技術維修中心最近接到了維修訂單?？蛻羲托迺r告訴維修工程師該產品在使用現場已經用了幾年了，最近外接端子無法啟動。由于該設備的負荷是暖通空調的風機，需要盡快修復。
檢查過程:

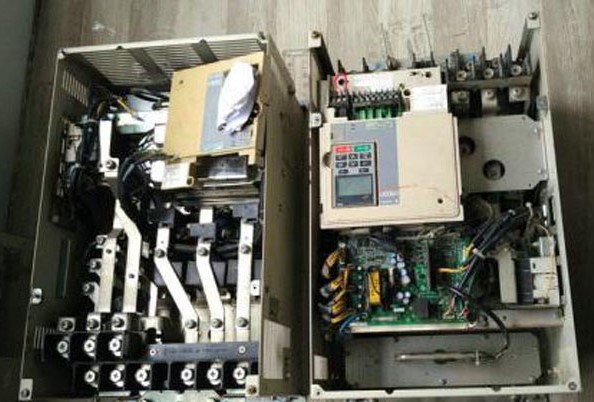

維修人員首先擰開VFD上蓋板的螺絲，然后依次取下V控制卡、電源卡和RELAY CARD。檢查整流模塊和逆變模塊，發現整流模塊和逆變模塊沒有損壞，主電路的電解電容也不錯。依次檢查繼電器卡和電源卡。測試結果也不錯。在安裝VFD，并在輸入端子L1、L2和L3處進行測試。發現變頻控制卡上的控制端子12和20之間沒有24伏直流電壓。因此，端子不能啟動的原因是端子12和20沒有24伏直流電壓。
故障原因分析:
在拆開控制卡，發現控制卡第12端子后面有明顯的燒黑痕跡。由于這兩個端子是VFD的24v直流輸出，最大負載為200毫安電流，與電源電壓電絕緣。由于通過測試電源卡已經確認電源卡的開關電源工作正常，造成這種情況的原因是12號端子有很強的外部電源串。
維護流程:
取下控制卡上損壞的部件后，清洗發黑的部件，同時更換好的部件。安裝控制卡，測試控制卡，測試結果通過。然后安裝好后，啟動VFD進行功率測試，三相平衡輸出電壓，通過負載測試，符合出廠標準，完成修復工作。
維護經驗總結:
此次變頻器維修案例中的故障的主要原因是控制卡的第12個控制端子上有強電流，可能是操作不當造成的。
