大多數工業變頻器是將工頻交流電源變換為頻率和電壓可調的交流電源，實現交流電動機調速的電氣裝置，已廣泛應用于工農業生產的各個領域。因此，變頻器的應用知識已是機電工程技術人員必備的技能之一。
變頻器采用高性能U/f控制和矢量控制技術，提供低速大扭矩輸出，具有良好的動態特性和超過載能力，創新的內部互聯功能具有無與倫比的靈活性。變頻器可以在默認的出廠設置狀態下工作，它是一種理想的變頻驅動裝置，用于向大量簡單的電機變速驅動系統供電。用戶可以根據需要設置相關參數，充分利用變頻器全面完善的控制功能，為需要多功能的復雜電機控制系統服務。
變頻器的概念

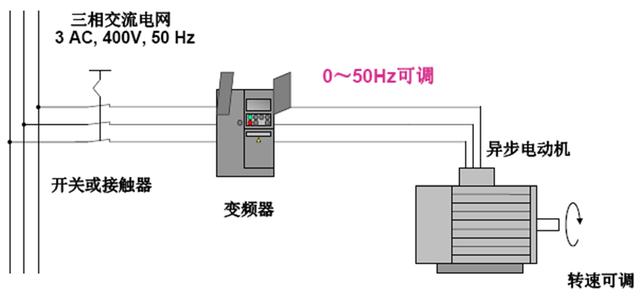

變頻器是將工頻交流電源變換為頻率和電壓可調的三相交流電源的電氣裝置，用以驅動交流異步電動機實現變頻調速，如圖1所示。
圖1
根據交流異步電動機的轉速表達式：
圖2
1、電動機變頻傳動
（1）利用變頻器可實現交流電動機調速。因為變頻器可以被視為一種頻率可調的交流電源，對于現有恒速運行的電機，只需將變頻器及其相應的設備連接到電源和電機之間，即可實現電機的調速控制，而不需要對電機及其系統進行設備改造。
（2）有較大的調速范圍，調速精度高。普通變頻器的速度控制范圍可達1:10，而高性能矢量變頻器的速度控制范圍可達1:1000。此外，采用矢量控制方式的變頻器對感應電機進行調速控制，還可以對電機的輸出轉矩進行控制。
（3）減少了電動機的起動電流。當電機直接起動時，工頻電機的起動電流為額定電流的4-7倍，這將極大地增加電機線圈的電應力，產生熱量，從而縮短電機的使用壽命。當變頻器進行調速時，可以由零轉速啟動零電壓，按照斜坡函數規律進行加速，從而限制了電機的啟動電流。
（4）高轉速、高電壓、大電流的控制；現在，高頻變頻器的輸出頻率可達到3000 KHz，用該高速變頻器驅動二極異步電動機可獲得180000轉/分的高轉速。伴隨著變頻技術的不斷發展，高頻變頻器的輸出頻率也在不斷提高，變頻器的高速驅動是其調速控制的一大優點。
2、節能
采用變頻調速，風機、水泵等負載，可達到10%-30%的節能率，最高可達60%。因為風機、泵類負荷的實際消耗功率近似與三次方的轉速成正比。近幾十年來，節能型變頻器的應用發展很快，據有關方面統計，我國已實施變頻改造的風機、泵類的負裁容量僅占總?cè)萘康?%左右，仍有很大的改造空間。在這方面，風機、泵等負裁采用變頻調速，可節省大量電能，且投資可在較短的時間內收回，因此其應用最為廣泛。應用比較成功的有恒壓供水，各種類型的風機，中央空調，液壓泵變頻調速。
3、精度控制
隨著控制技術的發展，變頻器除了基本的調速控制外，還增加了多種運算及智能控制功能，其輸出精度在0.1%-0.01%之間。該轉換器還設有完善的檢測、保護環節，因而在印刷、電梯、紡織、機床、生產線上的速度控制等自動化系統中得到廣泛應用。
4、提高工藝水平和產品質量
變頻器還廣泛應用于輸送、提升、擠壓、機床等各種機械設備的控制領域，可以提高工藝水平和產品質量，降低設備的沖擊和噪音，延長設備的使用壽命。這些機器經過變頻控制后，可以簡化機械設備，操作和控制更加人性化，其中一些可以改變原有的工藝規范，從而提高整個設備的功能。
5、新能源發電
著風力發電機功率的增加，風力發電機的葉片已經重達幾噸或幾十噸。操縱這么巨大的轉動慣量體，要跟上風速變化以響應速度要求，是相當困難的。近年來，變槳距風力發電機已經投入運行，一方面通過變槳距控制葉片角度，另一方面通過風機變頻器控制發電機轉子電流來控制其轉速。變槳控制是一個比較慢的過程，其動作時間以秒為單位計算，對于風速和功率輸出變化快的情況并不理想，而變頻器控制發電機轉子電流頻率的動作時間在毫秒級以下。
因此，當高頻風速變化時，發電機轉子電流頻率通過大功率重載變頻器的瞬時變化可以保證發電機組能夠跟上風速的頻繁變化，使發電機組的功率輸出穩定，減少對電網的不利影響，同時降低變槳機構的工作頻率，延長變槳機構的使用壽命。
