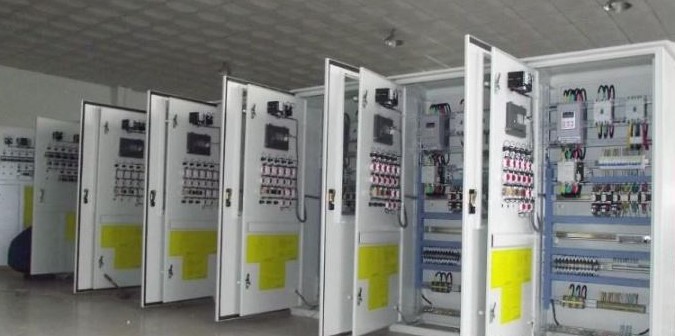

有不少人在完成電氣控制柜（自動化控制柜）和plc程序的設計后，對于如何調試不知道該如何開始，更有甚者有些人會因為調試方法不當，導致出現燒PLC等問題。那么電氣系統應該如何調試？
1.根據圖紙檢查電路(無動力傳輸)
通用可編程控制器系統的繪圖包括兩部分:內部繪圖和外部繪圖。機柜圖是指機柜內部的接線圖；外部圖是所有出線電氣柜的接線圖。這部分需要檢查；圖紙設計是否合理，包括各部件的容量等。2檢查所有部件是否嚴格按照圖紙連接。在這個過程中，最重要的是檢查電源，1確?；芈分袥]有短路。
2.保證強電和弱電不混在一起；由于PLC的電源為24v，一旦220V因接線錯誤接入PLC，很容易燒毀PLC或擴展模塊。
3.檢查可編程控制器的外部電路，也稱為“打點”
電源確認后，送電，測試輸入輸出點，俗稱“打點”。測試IO點需要逐一測試，包括操作按鈕、急停按鈕、操作指示燈、氣缸及其限位開關等。具體來說，一個人操作現場側按鈕，另一個人監控PLC中的輸入和輸出信號。對于大規模系統，應建立測試表，即測試要有標記。如果在施工過程中發現接線錯誤，需要立即處理。這一步需要注意的是，需要對程序進行備份，然后清空或禁用PLC中的程序，避免測試導致設備的動作。
4.檢查機械結構并測試電機負載。
在此步驟中，需要檢查機械結構是否緊固，電機負載是否得到適當保護，以避免事故發生。檢查后需要手動測試設備的運行情況，如正反轉電機，測試電路是否完好，是否帶電試運行，變頻器設置相應參數，進行電機優化、靜態識別或動態識別等。這里需要注意的是，一些特殊的載荷，如垂直移動的載荷，應由專業人員進行，以避免因控制不當而導致的試驗事故。
5.調試手動/半自動模式及相關邏輯關系。
測試IO點和負載端后，下一步是手動模式調試。這里，手動模式也可以稱為半自動模式。不是直接用手按電磁閥或接觸器，而是指通過按鈕或HMI按鈕驅動設備，對應自動狀態。手動模式測試可以根據人的意愿分解自動模式，方便測試程序。這個環節最重要的是測試安全功能，即設備運行時急停、安全光柵等安全功能是否起到相應的作用。
6.根據生產流程調試自動模式。
半自動調試完成后，可以進一步調試自動化。這個環節是最重要的，需要根據生產過程測試各種聯鎖，包括邏輯聯鎖和安全聯鎖。，然后測試幾個工作周期，以確保系統能夠連續正確地工作。
7.特殊過程的測試
除了邏輯控制，PLC系統還有很多擴展功能，如PID控制。當邏輯調試基本完成后，即可開始調試仿真和脈沖控制。最重要的是選擇合適的控制參數。一般來說，這個過程比較長。要有耐心，對參數做多種選擇，然后選擇最好的。在一些可編程控制器中，PID參數可以通過自整定獲得。然而，這個自我調整的過程也需要很長時間才能完成。
在完成以上所有步驟后，整個調試就算是基本完成了。接下來是生產前的步驟。預生產是生產前的工作檢查。這個階段可以配合生產進行一些專項測試，比如生產節奏是否滿足，安全功能是否可以帶負荷工作等等。一般經過一定時間的連續生產就可以完成。尤其是初學者需要注意電源。記得很多年前我調試第一個項目的時候，因為施工單位接錯了大拉帶開關的220V觸點和24V觸點(拉帶開關是安全裝置，有兩套觸點，一套220V斷開控制回路，另一套24V進入PLC)，一個數字輸入模板燒毀。后來，我有了很長的記憶。再次調試的時候，我一定要區分220和24，這兩個再也沒有出現過。
