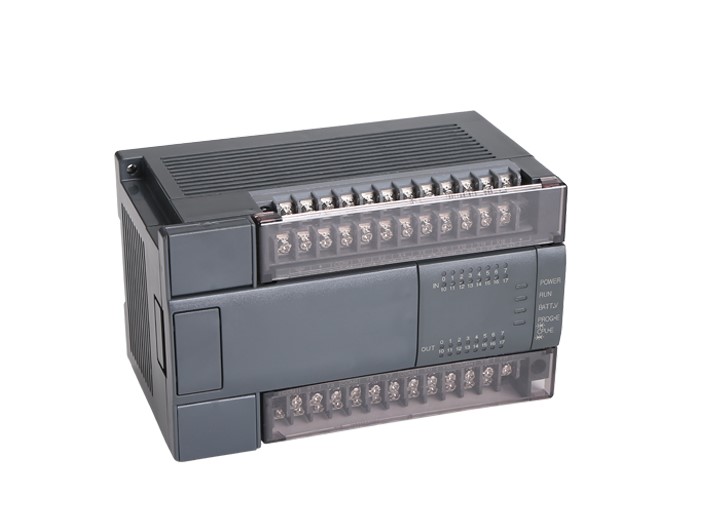

通常情況下，PLC（可編程plc控制器）的電源只能與系統的電力設備的電源分開布線，一般足以抑制來自電力線的干擾，因此PLC本身的抗干擾能力一般都很強。但在特殊情況下，電源干擾特別嚴重，可以加裝帶屏蔽層的隔離變壓器，減少設備與地面的干擾，提高系統的可靠性。如果系統中包含擴展單元，其電源必須與基本單元共享一個開關控制，即它們必須同時通電和斷電。
良好的接地是保證PLC安全可靠運行的重要條件。為了抑制附著在電源、輸入端子和輸出端子上的干擾，PLC應與專用接地線連接，接地點應與其他設備分開。
如果不能滿足這個要求，也可以采用公共接地。但是，禁止使用串聯接地方法，因?yàn)樗鼤?huì)造成設備之間的電位差，并引入干擾。另外，接地線要足夠粗，接地電阻要小，接地點盡量靠近PLC。
接地通常有兩個目的，一是為了安全，二是為了抑制干擾。完善的接地系統是PLC控制系統抗干擾的重要措施之一。接地在消除干擾方面起著重要的作用。這里的地是指決定系統電位的地，而不是信號系統走線的地。
在PLC控制系統中，有很多懸空的金屬框架，是怕空中干擾的架空線，需要決定電位的地線。交流電是PLC控制系統供電所必需的，它通過變壓器的中心點形成兩個供電回路中的一個。該回路中的電流和各種諧波電流是嚴重的干擾源。
因此，交流地、DC地、模擬地和數字地必須分開。數字地和模擬地的公共地最好懸空。接地線之間的電位差應盡可能小，接地線應盡可能粗。如果條件允許，可以使用環形接地線。系統的接地端子(LG)是抗干擾中性端子，通常不需要接地。但是，當電磁干擾嚴重時，該端子需要與接地端子(GR)連接。
