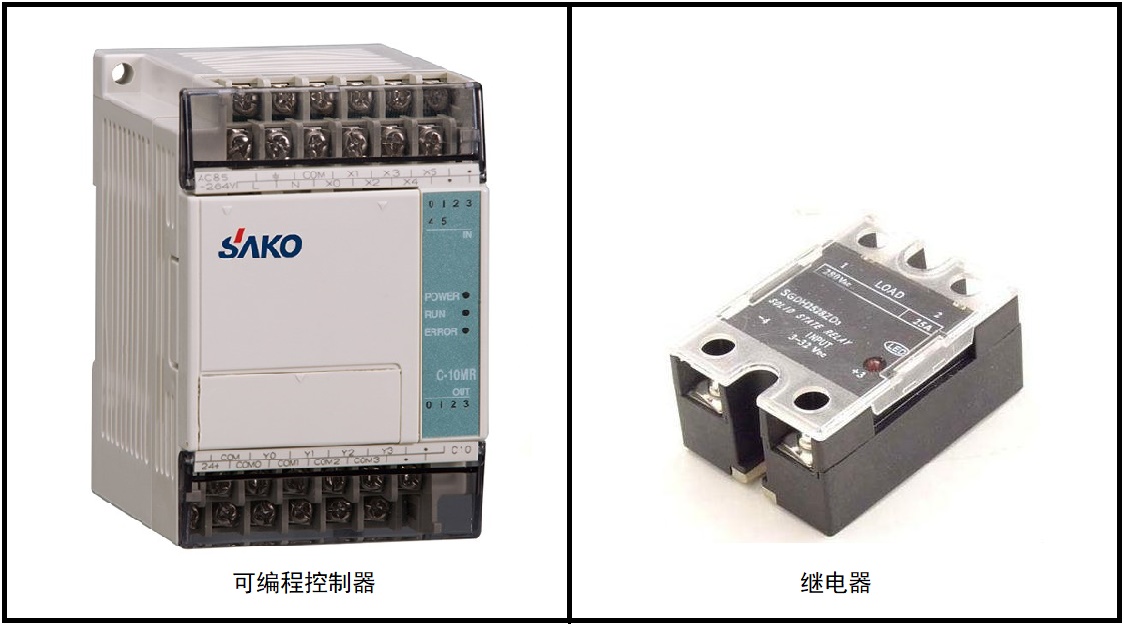

典型的可編程邏輯控制器系統包括一個現場可編程plc控制器站、一臺通過高速數據線連接到現場可編程邏輯控制器站的上位機和一個模擬屏幕可編程邏輯控制器站。上位機用于顯示各種圖形和數據，模擬屏PLC站用于驅動模擬屏上的led。當整個PLC系統與外部設備連接時，就構成了一個自動控制系統。如果PLC系統出現故障，如何排除？
通常，PLC被視為一個黑匣子，我們可以簡單地根據I/O信號來判斷故障位置。判斷故障有兩種情況，即故障信號在模擬屏上閃爍和運行設備未在模擬屏上顯示。
1.模擬屏幕上閃爍的故障信號
根據PLC控制站的圖紙，先檢查模擬屏PLC柜內設備的顯示狀態，如果一致則檢查現場PLC柜的顯示狀態，如果一致則繼續檢查PLC柜的I/O端子和外部設備的I/O端子，從而推斷是設備故障還是PLC故障。
而判斷PLC機柜的I/O端子和外部設備的I/O端子是否與狀態信號一致的方法非常簡單。只要用萬用表的DC電壓檔測量端子號和公共端子的電壓值，24V就是斷線，沒有信號；0V表示開，有信號。
2.模擬屏幕上不顯示正在運行的設備。
此時要判斷是PLC沒有給出運行信號，還是設備因為給出了運行信號而無法運行。
我們可以從現場PLC機柜輸出模塊的地址觀察是否有信號顯示，然后檢查PLC站的輸出繼電器是否接合，再看外展設備的電氣柜是否有驅動信號。如果是，但設備沒有運行，說明設備有故障。如果設備運行正常，應通過外部設備的輸入進行檢查。該過程與第一個故障檢查過程正好相反。
對于模擬信號檢測，由于儀器采用4~20mA輸入，因此在模擬信號輸入端串聯一個萬用表，檢測模擬信號的電流值，并與PLC的輸出值進行比較，以了解該值是否正確。
有一種簡單的方法可以快速判斷是PLC的故障還是電氣設備的故障，即采用短路法:斷開外部設備的狀態輸入線，用導線將輸入口與公共線連接，即給PLC一個接通信號，如果PLC顯示，則PLC正常；否則就是PLC故障。
找到故障點后，我們應該進行相應的處理。一般來說，PLC出現故障的可能性很小。大多數故障是由接線松動、接線錯誤、繼電器故障等引起的。也有PLC模板燒毀的情況，所以只能更換PLC模板。記得切斷電源，否則容易燒壞好模板，還可能牽連到PLC處理器。
