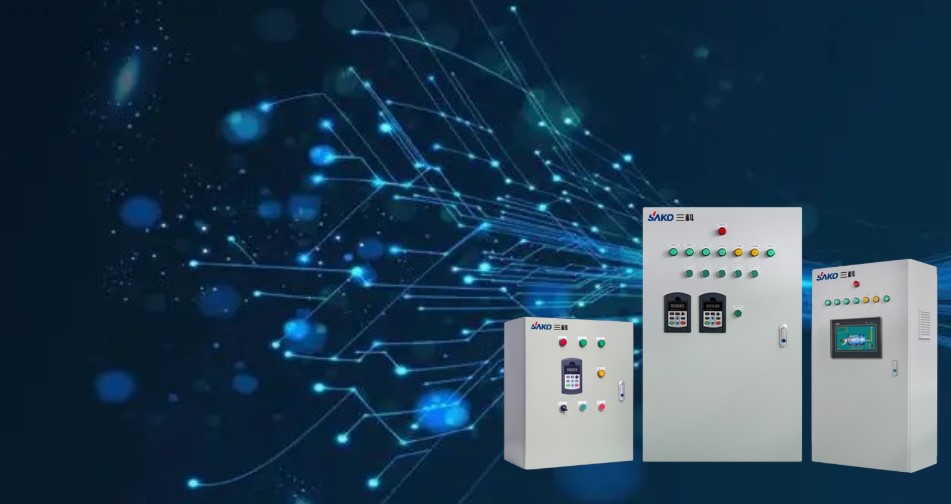

PLC控制柜作為典型的變頻控制柜可用于各種尺寸的工業自動化控制場合。廣泛應用于電力、冶金、化工、造紙、環保污水處理等職業。PLC感應控制柜具有過載、短路、斷相維護等維護功能。它結構緊湊，運行穩定，功能齊全?？梢愿鶕?jù)實際控制規模進行組合，既可以完成單個機柜的自動控制，也可以通過工業以太網或工業現場總線網絡完成多個機柜組成的DCS控制系統。
1.空開關:一個總空氣開關，是整個機柜的電源控制。每個櫥柜都必須具備的一點。
2.PLC:這個要根據項目的需要來選擇。比如項目小的話可以直接是集成PLC，但是項目大的話可能需要模塊和卡，也可能需要冗余(也就是兩套替換應用)。
3.24伏直流電源:一個24伏直流開關電源。大多數PLC都有自己的24伏直流電源。是否使用該開關電源根據實際需要決定。
4.繼電器:一般PLC可以直接向控制回路發送指令，但也可能先通過繼電器進行中繼。例如，如果你的PLC的輸出端口充電為24VDC，但你的控制回路中需要PLC供電的節點是220VAC，那么你必須在PLC的輸出端口添加一個繼電器，即當指令被宣布時繼電器動作，但隨后控制回路的節點連接到繼電器的常開或常閉點。也是根據情況來選擇是否使用中繼。
5.接線端子:這一定是每個柜子必備的東西。可以根據信號數量進行配置。如果只是一個簡單的PLC控制柜簡單的需要這些東西，如果你的控制柜里有其他東西，那就看情況了。比如你可能要給一些場地外觀或者小控制箱供電，你可能要加上空房間的數量。可能如果想讓PLC連接上位機，可能需要加開關什么的?？辞闆r吧。
