在往常經濟快速開展的時期,越來越多的機械，替代了我們的人工勞動力。隨著越來越多的機械，投入到社會停止各種各樣的工作，它們將耗費大量的電能。我們就會想到怎樣樣來儉省這些電能，那么我們就不得不提到一種節能的產品——變頻柜。
變頻柜的的構造并不是很復雜，大致的能夠分為三個大構造，即柜體（包括柜體的框架、變頻器、電抗和變壓器）、一次板（包含開關和出線段子）和二次板（主要是控制回路，包含斷路器、空氣開關、溫控和變頻器控制盒的接線端子等）。組裝變頻柜最主要的局部是柜體裝置，它包含了很多局部，大致分為門板裝置、吊變頻器、裝電抗和變壓器、主電纜的銜接等；其次是二次板，它是整個電路的控制回路。
變頻柜的安裝接線工藝
一次板的安裝工藝
主要是由板筋、大開關和端子組成，其結構比較簡單，安裝起來也很容易。對于一次板的安裝，有專門的一套夾具，這套夾具的主要作用是固定住板筋，它可以使板筋旋轉，并固定于任何一點，更有利于在這這塊板筋上安裝。安裝一次板的首要任務便是固定板筋，首先將2塊側邊板固定在夾具上，然后調整2塊側邊板之間的距離，把中間的板筋用M8的螺絲固定于2塊側邊板上，這樣，第一步就算完成了。下面一步就是裝大開關了，在裝大開關之前，要對開關進行簡單的組裝，將開關的面蓋和手桿用螺絲刀將其擰緊，做完這一步，下面就將開關放置在板筋上，并對好孔（板筋上有設計好的孔位），用來料開關的自帶螺絲將其固定在板筋上。最后一步就是裝6個出線端子了，先在板筋上量好適當?shù)木嚯x，切一塊導軌，并用M5螺絲固定在板筋上，然后把出線專用端子卡在導軌上，并且二邊用固定塊固定住端子，這塊一次板就完成了。
二次板安裝接線工藝
二次板這塊是較為重要的部分，其結構雖然并不是很復雜，但很多地方卻需要很細心，它是變頻柜的控制模塊，它主要包含對線槽和導軌的布置，安置一些元器件，按照圖紙的要求將它們連接起來，還有就是對柜體和客戶的預留線。此結構的安裝分以下二點進行簡單的介紹：
布局工藝
二次板主要是控制回路的接線，所以要布置一些導軌和線槽，為了安裝元器件和走線。首先先布置線槽，二次板這塊板筋已經為我們預留好了孔位，所有只需要把線槽拿來對好孔位，然后用切割機切平就可以了，這需要精確的計算，因?yàn)楦鶕?jù)要求，線槽與線槽之間是不可以有縫隙的，而且線槽上的孔要與板筋上的孔位對應，再用黑色的塞子塞到孔里，達到固定線槽的作用。當然，線槽還有許多地方需要用斜口鉗修剪，便于自己和客戶的走線。導軌與線槽的布置類似，要求是導軌和二邊線槽的縫隙差不多，為了美觀整潔，最后用自攻螺絲打緊固定。除了這些，二次板上還要裝一些卡線扣和保護套，因?yàn)榘褰畹倪吘壧貏e的鋒利，為了保護線不被劃傷，保護套必不可少。最后一步就是布元器件和端子排了，按照圖紙的要求，先從料車上找到要布置的元器件，并與圖紙對照，看是否一致，再把元器件和端子排布置在圖紙規定的位置，并用固定塊固定。
接線工藝
這一步尤為的重要了，一旦接錯線，后果有可能很嚴重。為了便于接線，也會在元器件上貼上標簽，這樣也不容易接錯，大大提高了接線的效率。當然，為了客戶或使用者考慮，我們也想到了在接線的每個點都會套上號碼管，這樣的好處是，看起來不是一團糟，只要看到一個接點就知道另一個接點接在哪里，方便客戶看，也方便于維修。
把所有的線接完后，就到最后一步了，把線槽的蓋子切好，兩端平整，蓋到線槽上，蓋與蓋之間不可以有縫隙。

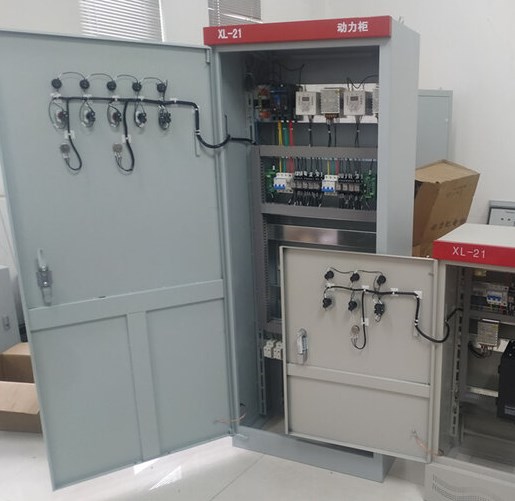

變頻柜整體布局與安裝
一臺變頻器的的完成，首先是裝配完成，其次就是接線完成，其中接線也是最為關鍵的一個環節，它可分為主回路、控制回路兩個部分，其中主回路就是二次板與電抗、變頻器的連接，一般選用粗電纜，具體用多粗的電纜，電纜載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通?？梢詮氖謨灾胁檎摇？筛鶕?jù)主回路的載流量挑選電纜。選好電纜然后根據圖紙要求連接好主回路中所有元器件。
根據以上可能排除故障，使電機或者其他負載能夠正常工作。
