項目背景
隨著疫情在全世界的全面發酵，越來越多人更加注重對個人衛生的防護，除了口罩、酒精等直接防護用品外，濕紙巾作為一種可以隨身攜帶的個人清潔用品，在快速清潔皮膚、簡單消毒方面十分的方便，也受到了越來越多人的歡迎，因此其生產也越來越重現高度自動化。全自動濕紙巾粘蓋機，正是濕紙巾生產包裝中的一種常見設備，作用是在濕巾包裝袋的開口處粘貼一個貼了標簽的塑料密封蓋子，以方便包裝袋打開以后可以繼續保持內部的密封性。臺達針對全自動濕紙巾粘蓋機的加工特點，為其提供了一體化控制解決方案，擁有粘蓋精度高、速度快、適應性強、故障率低等特點，顯著提升設備濕巾蓋貼裝的生產效率。
設備工藝
全自動濕紙巾粘蓋機采用高性能自動柔性粘蓋技術，主要由兩條輸送線和一臺DELTA 機器人組成，輔助有一臺視覺定位系統、一臺貼標機和一臺熱熔膠機。設備工藝是濕巾輸送帶把濕巾包有序地輸送，當?shù)竭_視覺定位采集區時，視覺系統把濕巾包的坐標采集儲存?zhèn)魉徒oDELTA機器人系統，與此同時送蓋輸送帶把蓋子送到DELTA機器人的取蓋位。DELTA機器人接收到視覺系統的數據后，經過計算得出粘蓋的區域，機器人從送蓋輸送帶的取蓋區把蓋子取走，在涂膠區涂好熱熔膠，等待濕巾包輸送到粘蓋區，機器人跟隨輸送帶把蓋子粘到濕巾包上（CVT跟隨算法），濕巾粘蓋完成，成品送出。

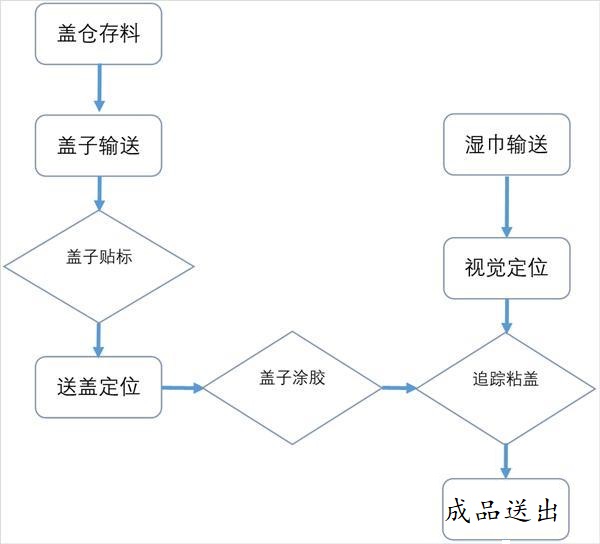

圖1全自動濕巾貼蓋機工藝流程圖
設備結構
全自動濕巾貼蓋機，是集視覺識別、伺服貼標、機器人涂膠粘蓋、變頻輸送為一體的控制設備。其電氣控制采用臺式自動化解決方案，以臺式自動化多軸運動控制器DVP-15MC和可作為DELTA機器人主控制器的臺式自動控制驅動一體機ASDA-MS系列為主控制單元，以Ethernet、CANopen、RS485三種總線和驅動單元連接，方便快捷地監視整個系統和數據
涂膠控制原理
全自動濕巾貼蓋機，基本膠型有蛋型、橢圓型、跑道型、矩型等控制原理。以矩形涂裝為例，膠型的起點和結束點產生矩形區域，檢測當前機器人世界坐標位置，機器人末端移動到矩形區域后，觸發控制驅動一體機ASDA-MS系列控制IO，達到機器人運動過程的膠槍控制。
貼標工藝
全自動濕巾貼蓋機蓋子貼標控制以臺達PLC-based多軸運動控制器DVP-15MC產品為控制器，通過CANopen總線控制臺達伺服驅動系統ASDA-A2，通過控制器內部的探針功能和糾偏算法，使設備的調標工藝的速度和精度都達到預設的水準。其中，貼標精度可到±1mm，貼標速度為180個/min。
粘蓋工藝
全自動濕巾貼蓋機粘蓋工藝包括取蓋、涂膠、粘蓋等動作流程：
1）設備啟動：DELTA機器人移動到上方安全位置（2），前往取蓋上方點（1）等待（DVP-15MC控制器的送蓋信號）；
2）正常運行：獲取送蓋信號后，前往取蓋點（1）等待取蓋，濕巾包過觸發線，獲取當前需要粘蓋濕巾的包數，根據條件返回結果。
3）當前在取蓋點，根據上述判斷控制觸發取條件，控制驅動一體機ASDA-MS系列發出指令。
4）前往取蓋上方點（2），取蓋完成記錄數量，前往涂膠開始起點（3、4），觸發開膠時機功能，開啟范圍膠槍控制。
5）到達涂膠起始點涂膠開始范圍，根據取蓋數量判斷開啟膠槍數量。
6）運動到涂膠軌跡路徑關膠范圍，關閉噴膠。
7）自動前往粘蓋上方點5（粘蓋上方1點），然后前往粘蓋點6（粘蓋1點）粘1蓋，后回到粘蓋上方點5。若只取了兩個蓋，則再前往粘蓋上方點7（粘蓋上方2點）,然后前往粘蓋點8（粘蓋2點）粘2蓋，后回到粘蓋上方點7。
8）回到取蓋上方點，等待進入粘蓋下一次循環。

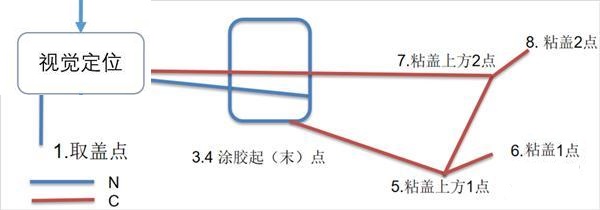

圖3全自動濕巾貼蓋機粘蓋工藝流程圖
總結
經試驗驗證，該方案使用伺服驅動器能顯著提高全自動濕巾貼蓋機的生產精度和速度，每分鐘可生產50-80件產品，顯著增強客戶的競爭力。
