大家都知道電纜里面的幾根線上都有不同的顏色，這些顏色是干什么用的呢?下面給大家介紹一下電纜上面的顏色是代表什么意思。
電纜表皮顏色電纜導線外皮顏色的規定

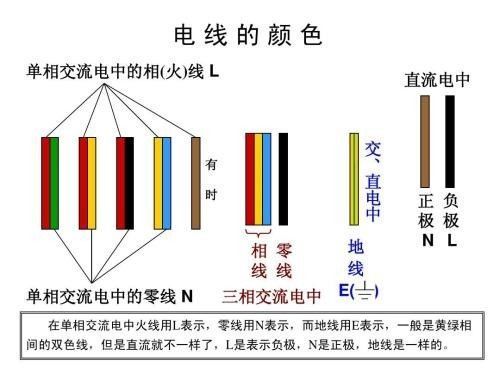

國標：黃、綠、紅.藍分別代表A.B.C.N
1 依導線顏色標志電路時
1.1黑色：裝置和設備的內部布線。
1.2 棕色：直流電路的正極。
1.3 紅色：三相電路和C相;
半導體三極管的集電極;
半導體二極管、整流二極管或可控硅管的陰極。
1.4 黃色：三相電路的A相;
半導體三極管的基極;
可控硅管和雙向可控硅管的控制極。
1.5 綠色：三相電路的B相。
1.6 藍色：直流電路的負極;
半導體三極管的發射極;
半導體二極管、整流二極管或可控硅管的陽極。
1.7 淡藍色：三相電路的零線或中性線;
直流電路的接地中線。
1.8 白色：雙向可控硅管的主電極;
無指定用色的半導體電路。
1.9 黃和綠雙色(每種色寬約15~100毫米交替貼接);安全用的接地線。
1.10 紅、黑色并行：用雙芯導線或雙根絞線連接的交流電路。
2 依電路選擇導線顏色時
2.1 交流三相電路的
A相：黃色;
B相：綠色;
C相：紅色;
零線或中性線，淡藍色;
安全用的接地線：黃和綠雙色。
2.2 用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。
2.3 直流電路的
正極：棕色;
負極：藍色;
接地中線：淡藍色。
2.4 半導體電路的半導體三極管的
集電極：紅色;
基極： 黃色;
發射極：藍色。
半導體二極管和整流二極管的
陽極：藍色;
陰極：紅色。
可控硅管的
陽極：藍色;
控制極：黃色;
陰極：紅色。
雙向可控硅管的
控制極：黃色;
主電極：白色。
2.5整個裝置及設備的內部布線一般推薦：黑色;
半導體電路：白色;
有混淆時：容許選指定用色外的其它顏色(如：橙、紫、灰、綠藍、玫瑰紅等)。
2.6 具體標色時，在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
依電路選擇導線顏色時
1、交流三相電路的
A相：黃色;
B相：綠色;
C相：紅色;
零線或中性線：淡藍色;
安全用的接地線：黃和綠雙色。
2、用雙芯導線或雙根絞線連接的交流電路：
紅黑色并行。
3、直流電路：
正極：棕色;
負極：藍色;
接地中線：淡藍色。
4、半導體電路的半導體三極管的集電極：紅色;基極： 黃色;發射極：藍色。
半導體二極管和整流二極管的陽極：藍色;
陰極：紅色。
可控硅管的陽極：藍色;
控制極：黃色;
陰極：紅色。
雙向可控硅管的控制極：黃色;
主電極：白色。
5、整個裝置及設備的內部布線一般推薦：黑色;半導體電路：白色;有混淆時：容許選指定用色外的其它顏色(如：橙、紫、灰、綠藍、玫瑰紅等)。
6、具體標色時，在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
