工控從業人員對變頻器(以下簡稱VFD）并不陌生，因?yàn)樵诠I(yè)生產中幾乎是離不開VFD的，VFD不僅支持面板操作模式，還能提供適合遠距離、集中操控的外部端子(輔助端子)控制方式。壓入VFD輔助控制端子的導線，就可以實現以上控制回路。其功能多樣全面，是當今VFD控制的不二選擇。
VFD輔助控制方法盡管有很多優點，但因?yàn)椴磺‘?dāng)?shù)目刂苹芈凡季€就經常能對VFD的運轉造成影響，有時還會使其出現不必要的故障。今天小編根據一些人的工作經驗，給大家概括了VFD控制回路布線的八大禁區，一起來看看。

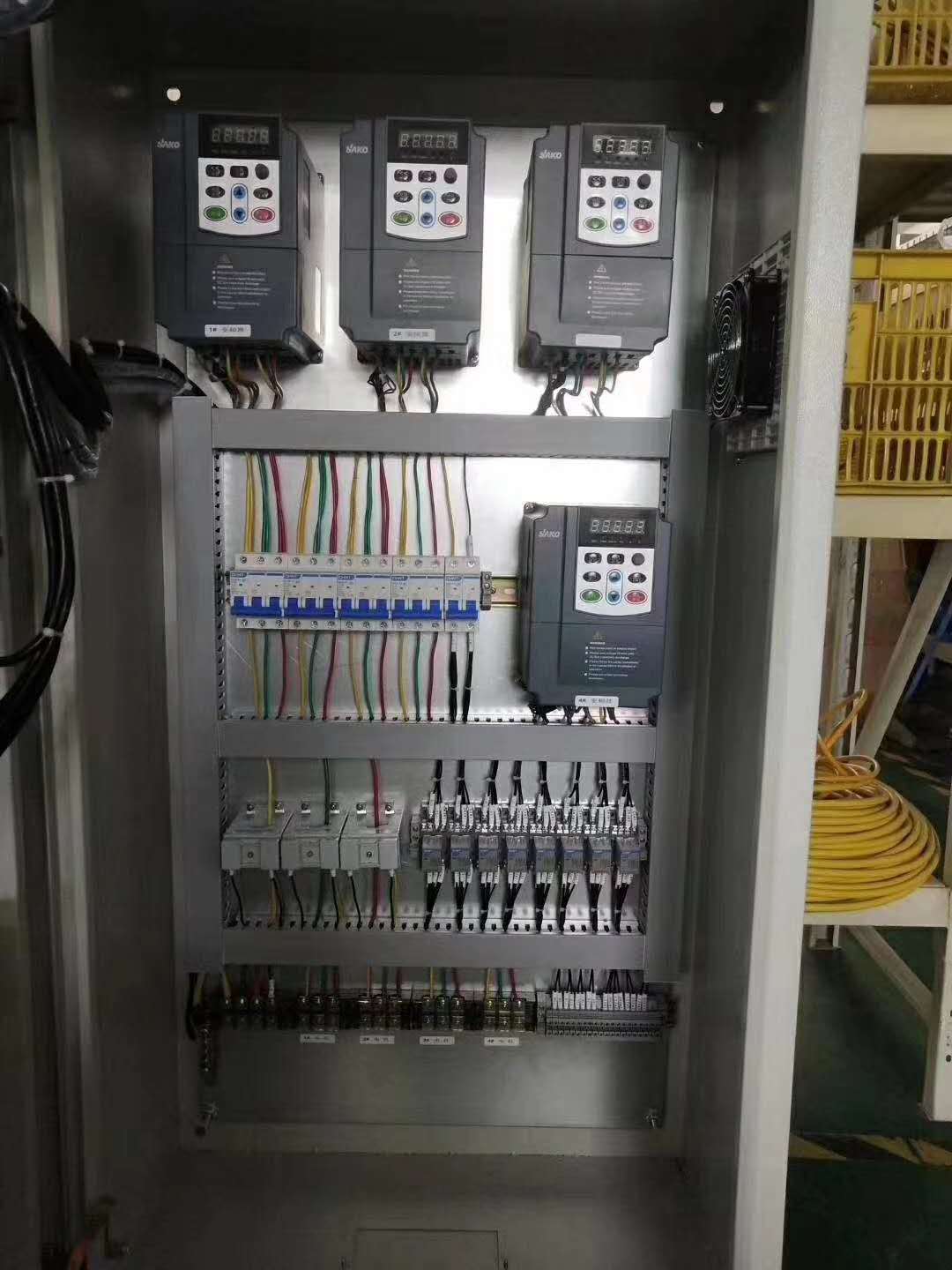

1、VFD控制回路的導線要和主電路電纜(動力線)嚴格區分，分開放置。這么做能有效防止VFD控制回路被VFD主回路中的諧波干擾。
2、要將VFD的連線與其它控制回路的端子或接點分開，這樣是為了避免高壓擊穿故障。因?yàn)?span style="white-space:normal;text-indent:24px;">VFD的故障信號和多功能接點輸出信號等端子，有很大可能會驅動高電壓交流接觸器/繼電器。
3、為避免干擾信號導致的錯誤操作，當對VFD的低電量控制回路(如PID控制功能下的傳感器所用導線等)布線時，要選取優質抗干擾能力的屏蔽線以及雙絞線。且要和主回路，強電回路(含200V繼電器程序回路)分開布線。
4、控制回路的接線一般選用0.3～0.75平方米的電纜。
5、壓接VFD控制回路導線時，必須留意模擬信號的極性，避免極性相反而導致VFD輔助控制電子線路的毀壞。
6、當VFD通電時，禁用帶有蜂鳴器功能檔(此檔位輸出電壓比其它檔位高)的數字萬用表對控制回路實行通/斷測量，這么做的原因是：防止數字萬用表內的電量經過表筆傳到VFD控制端子，導致誤動作和故障!
7、因?yàn)榭刂齐娐返念l率輸入信號是微小電流，所以在節點輸入時，為了避免因接觸不良所導致的故障，微小信號接點要使用兩個并聯的節點或雙生節點。
8、以VFD控制回路的導線長度50m為參照點(某些情況下長度為100m，與所用的導線截面、材質、信號強弱等決定性因素有關)，若布線距離超出額定長度后，就需要使用中繼電路或繼電器對信號做放大處理。
