一、概 述

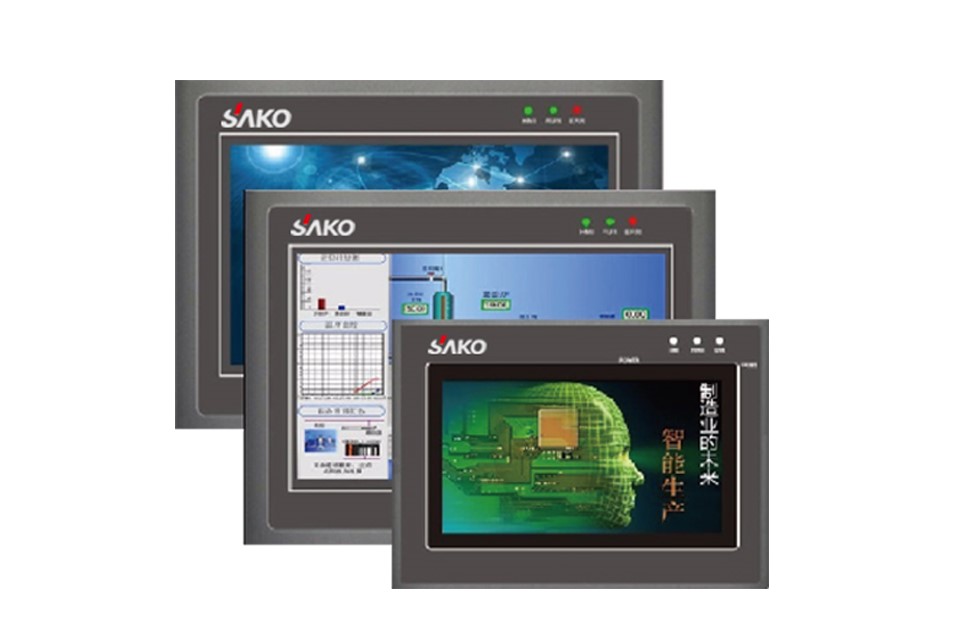

工業觸摸屏是一種能夠通過觸控方式操作的工業顯示器，作為現代智能化控制界面能夠有效地將人與機器連接為一體。它改變了工業設備傳統的控制方式，將按鈕與指示燈進行智能化，最終達到通過操作顯示終端的方式完成操作檢測設備。工業觸屏能夠進行設置參數，顯示相關數據，實時監控設備的各項狀態，能夠以曲線/動畫等形式精細描繪自動化控制過程。在表現力上更強力直面，在操控方面更方便、快捷、并可簡化為PLC的控制程序，功能強大的觸控創造了友好的人機界面。觸屏作為一種特殊的計算機外設，它是目前最簡單、方便、自然的一種人機交互方式。它賦予了多媒體以嶄新的面貌，是極富吸引力的全新多媒體交互設備。
二、工業觸屏原理
觸屏系統一般包括觸屏控制器（卡）和觸摸檢測裝置兩個部分。其中，觸屏控制器（卡）的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐標，再送給CPU，它同時能接收CPU發來的命令并加以執行：觸摸檢測裝置一般安裝在顯示器的前端，主要作用是檢測用戶的觸摸位置，并傳送給觸屏控制卡。
工業觸屏具有很強的靈活性，可以按照設計要求更換或增加功能模塊，擴展性強，可以滿足復雜的工藝控制過程，甚至可以直接通過網絡系統和PLC通訊，大大方便了控制數據的處理與傳輸，減少了維護量。下圖為工業觸屏典型結構：
工業觸屏典型結構
1. 觸摸顯示模塊
電阻型觸屏的屏體部分是一塊與顯示器表面相匹配的多層復合薄膜，由一層玻璃或有機玻璃作為基層，表面涂有一層透明的導電層，上面再蓋有一層外表面硬化處理、光滑防刮的塑料層，它的內表面也涂有一層透明導電層，在兩層導電層之間有許多細?。ㄐ∮谇Х种挥⒋纾┑耐该鞲綦x點把它們隔開絕緣。
當手指觸屏幕時，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸，因其中一面導電層接通Y軸方向的5V均勻電壓場，使得偵測層的電壓由零變?yōu)榉橇?，這種接通狀態被控制器偵測到后，進行A/D轉換，并將得到的電壓值與5V相比即可得到觸摸點的Y軸坐標，同理得出X軸的坐標，這就是所有電阻技術觸屏共同的最基本原理。電阻類觸屏的關鍵在于材料科技。電阻屏根據引出線數多少，分為四線、五線、六線等多線電阻觸屏。電阻式觸屏在強化玻璃表面分別涂上兩層OTI透明氧化金屬導電層，最外面的一層OTI涂層作為導電體，第二層OTI則經過精密的網絡附上橫豎兩個方向的+5V至0V的電壓場，兩層OTI之間以細小的透明隔離點隔開。當手指接觸屏幕時，兩層OTI導電層就會出現一個接觸點，電腦同時檢測電壓及電流，計算出觸摸的位置，反應速度為 10-20ms。
五線電阻觸屏的外層導電層使用的是延展性好的鎳金涂層材料，外導電層由于頻繁觸摸，使用延展性好的鎳金材料目的是為了延長使用壽命，但是工藝成本較為高昂。鎳金導電層雖然延展性好，但是只能作透明導體，不適合作為電阻觸屏的工作面，因?yàn)樗鼘?dǎo)電率高，而且金屬不易做到厚度非常均勻，不宜作電壓分布層，只能作為探層。
電阻型觸屏是一種對外界完全隔離的工作環境，不怕灰塵和水汽，它可以用任何物體來觸摸,可以用來寫字畫畫，比較適合工業控制領域及辦公室內使用。電阻型觸屏共同的缺點是因?yàn)閺?fù)合薄膜的外層采用塑膠材料,不知道的人太用力或使用銳器觸摸可能劃傷整個觸屏而導致報廢。不過,在限度之內，劃傷只會傷及外導電層，外導電層的劃傷對于五線電阻觸屏來說沒有關系,而對四線電阻觸屏來說是致命的。
2. 邏輯控制與通訊模塊
邏輯控制模塊包含24V直流輸入（18-32）電源，SDRAM內存及CF閃存卡、10/100BaseT以太網端口、可用于文件傳送，打印及與可編程控制器通訊的232串行端口、可用于連接鼠標，鍵盤或打印計的USB端口。內部電路板上內嵌了CPU處理芯片，負責顯示屏的輸入、輸出以及通訊數據的處理工作。通訊模塊負責特定的網絡傳輸，以提高數據傳輸速率。
