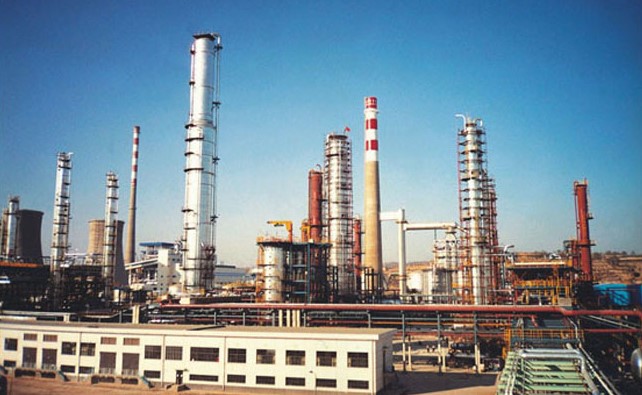

某地化纖廠計劃新建一條日產30噸化纖的生產線，在該生產線的安裝過程中計劃采用15臺SKI600變頻器（VFD）進行變頻調速控制。在該項目對VFD的穩定性、可靠性有著很高的要求。
一、空載調試
1、擠出機為單螺桿機，以10HZ運行5分鐘，觀察電動機的電流、電壓是否平衡穩定，加熱電流表\溫度表、壓力表有無抖動跳躍現象。注意一般不允許在空載下長時間運轉，以免螺桿與機筒刮毛。
2、計量泵運轉精度要求高，運行頻率來源應由操作器給定，加減速時要求穩定。
3、卷繞中的牽引輥、喂入輪要求起停快且時間同步。
4、牽伸同步控制中測角速度運轉。同步器輸出比例系數保持1.00，達到最大工藝要求速度大致為：一道50HZ，二道52HZ，三道50HZ，卷曲55HZ，觀察頻率、電流的波動情況，其幅度應在允許范圍之內。
5、切斷中使用1個電位器控制2臺VFD速度，要求起停時間相同，并且轉速同步。
6、除擠出機、切斷機外，其它電動機需空載以工頻速度連續運轉2小時，檢查VFD、電動機有無異常情況。
二、投料負荷調試
1、擠壓：此濾后壓力上限定為14Mpa（壓力由螺桿直徑大小定）。為避免長時間低速運轉，需定頻率下限為5HZ。
參數：CD001=390，CD003=22，CD009=5，CD012=25，CD013=20，
CD033=CD034=1，CD035=2，CD058=02。
2、計量泵：依據料質工藝要求調整恒速運行速度，運轉速度范圍大致在25HZ——35HZ之間，常用27HZ。參數：CD000=25——35，CD003=22，CD012=CD013=25，CD035=2，CD058=02。
3、風機：調整其運行速度，達到冷卻要求即可。參數CD000=44，CD003=20，CD008=48，
CD012=CD013=60，CD033=1，CD035=4。
4、卷繞：按計量泵出絲速度確定運行速度，每臺VFD由其電位器單獨對應調速，注意加減速時間的調整。
①?gòu)U絲輥參數：CD001=390，CD003=25，CD012=20，CD013=15，CD033=CD034=1，CD058=02。
②牽引輥同喂入輪：CD001=390，CD003=25，CD012=5，CD013=15，
CD033=CD034=1，CD058=02。
5、牽伸：
①將一、二、三道、卷曲的VFD模擬量高端頻率恢復出廠值50HZ。
②同步器第一路輸出對應的反饋源vf1由出廠值F改為1，即F-09=1。
③把同步器4路反饋的比例系數kf1出廠值0.2改為0.8，即F-25=F-26=F-27=F-28=0.8。
④按一、二、三道卷曲的順序其輸出的比例系數為F-17，F(xiàn)-18，F(xiàn)-19，F(xiàn)-20，確定三道為同步器的輸出控制主電機，F(xiàn)-19比例系數保持為1.00，其余按生產工藝要求調整至符合張力要求，不同的牽伸要求只需調整不同的輸出比例系數即可。
⑤卷曲要求起停速度快，且牽伸絲不能落地，可適當調整加減速時間。
⑥初始操作時可定上限35HZ，使用熟練后可定上限為：三道45HZ，一道、二道、卷曲47HZ。
參數：一道同二道同三道。
CD001=390，CD003=25.5，CD008=48（三道），CD012=CD013=15，CD033=CD034=1，
CD035=2，CD037=0，CD038=50，CD058=02。
卷曲：CD001=390，CD003=27.5，CD012=CD013=12，CD033=CD034=1，CD035=2，
CD043=3.0，CD058=02。
輸送：CD001=390，CD012=CD013=5，CD033=CD034=1。
6.切斷：調整曳引機上的配重以利于切斷機運行速度的調整，切斷機需定下限頻率2HZ，低頻段時增加轉矩補償。
參數：曳引機：CD001=390，CD003=27.5，CD012=CD013=5，CD033=CD034=1，
CD036=5，CD055=07，CD068=90，CD058=02。
切斷機：CD001=390，CD003=27.5，CD009=2.0，CD012=CD013=5，CD033=CD034=1，
CD035=3，CD043=3.5，CD058=02。
三、SKI600的性能特點
技術特點
⊙多段式擺頻運行
⊙三種控制方式：無PG矢量控制(SVC)、V/F控制、轉矩控制;
⊙啟動轉矩：無PG矢量控制：0.5Hz/150%(SVC);
⊙0.75KW～15kW各規格內置制動單元，如需快速停車，可直接連接制動電阻;
⊙支持多種頻率設定方式：數字設定、模擬量設定、PID設定、通訊設定等;
⊙支持啟動、停機直流制動;
⊙輸入、輸出端子均自由編程，用戶可根據需要組合出多種工作模式;
⊙具備跳躍頻率控制功能，避免機械共振，使系統更加穩定可靠;
⊙具備瞬時掉電不停機功能;
⊙具備休眠喚醒延時設置功能;
⊙具備過轉矩檢測功能;
⊙低噪音、自動穩壓、低頻大扭矩
⊙多種上限頻率設定源選擇;
⊙可以通過具備雙向移位功能的移位鍵 查看實時參數;
⊙具備轉速追蹤再啟動功能：實現對旋轉中的電機的無沖擊平滑啟動;
⊙QulCK/JOG功能：用戶可自由定義多功能快捷鍵,通過設定此參數可以快速瀏覽修改后與出廠缺省值不同的相關功能代碼;
⊙具備自動電壓調整功能：當電網電壓變化時，自動保持輸出電壓恒定;
⊙具備振蕩抑制功能：有效解決大功率電機低頻振蕩問題;
⊙提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能
⊙加減速時間設定
