變頻器（以下簡稱VFD）是利用變頻技術和微電子技術，通過改變電機的工作電源頻率來控制交流電機的功率控制設備。VFD主要由整流器(交流到DC)、濾波器、逆變器(DC到交流)、制動單元、驅動單元、檢測單元和微處理單元組成。VFD通過開啟和關閉內部IGBT來調節輸出電源的電壓和頻率，并根據電機的實際需要提供所需的電源電壓，從而達到節能調速的目的。
一、工作原理
VFD有兩種類型：電壓型、電流型
電壓型是將電壓源的DC轉換成AC，直流回路的濾波是電容。
電流模式是將電流源的DC轉換為AC，而共直流環路濾波器是電感。它是整流器，整流器，逆變器。
主電路是由整流器、平滑電路和逆變器組成，可以將工頻轉換成DC電源的“整流器”，吸收VFD和逆變器中產生的電壓脈動的“平滑電路”。

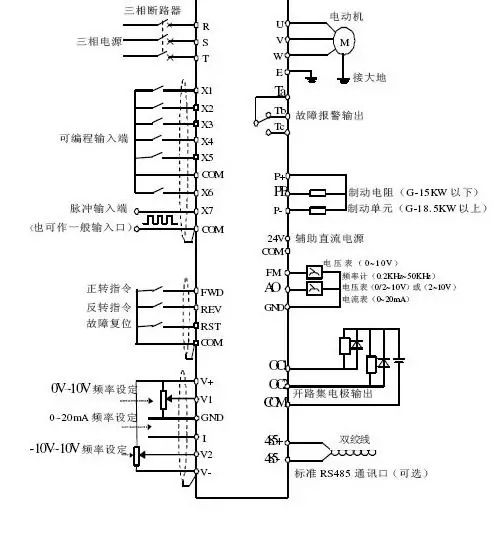

上圖是接線圖。在安裝的過程中，有一些問題需要注意。比如VFD本身有較強的電磁干擾，會干擾一些設備的工作，因此我們需要在VFD的輸出電纜上加一個電纜護套。或者VFD或控制柜內的控制線距離電源線至少100mm等。

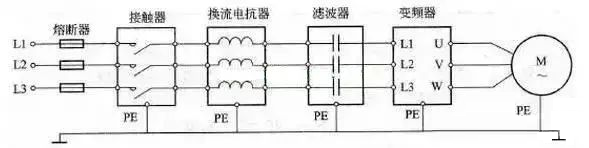

二、主電路連接
（1）電源應接至輸入端的（R、S、T），切忌不要接入輸出端(U、V、W)，否則就會導致VFD損壞。連接后，斷絲端必須清理干凈，這可能會導致異常、故障和故障，因此VFD必須始終保持清潔。在控制臺上鉆孔時，應注意不要讓碎屑和粉末進入VFD。
（2）在端子+和PR之間，除了建議的制動電阻器選項，不要連接任何東西，或者永遠不要短路。
（3）電磁波干擾，由于輸入/輸出(主電路)都含有諧波成分，可能會干擾附近的通信設備。因此，安裝可選的無線電噪聲濾波器FR-BIF或FRBSF01或FR-BLF線路噪聲濾波器，以最大限度地減少干擾。
（4）在長距離接線中，由于接線寄生電容充電電流的影響，會降低快速響應限流的功能，連接到二次側的儀表會出現故障，造成故障。因此，最大布線長度應小于規定值。當接線長度超過時，將Pr.156設置為1。
（5）請勿在輸出側安裝電力電容器、電涌抑制器和無線電噪聲濾波器。否則會導致故障或電容、浪涌抑制器損壞。
（6）為了使電壓降在2%以內，應使用合適類型的導線進行連接。當VFD與電機之間的接線距離較長時，尤其是低頻輸出的情況下，由于主電路電纜的壓降，電機的轉矩會下降。
（7）操作后，必須在切斷電源10分鐘以上，并用萬用表檢查電壓后，才能進行更換線路的操作。停電后一段時間電容器上仍有危險的高壓。

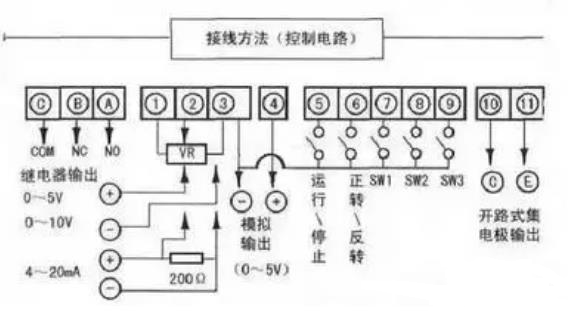

三.控制線布線
VFD的控制電路可分為模擬和數字兩種。
（1）控制電路端子的接線應使用屏蔽線或雙絞線，必須與主電路和高壓電路(包括200伏繼電器程序電路)分開接線。
（2）由于控制電路的頻率輸入信號是微小電流，為了防止觸點輸入時接觸不良，微小信號觸點應采用兩個并聯節點或雙觸點。
（3）控制電路的接線一般為0.3 ~ 0.75平方米的電纜。

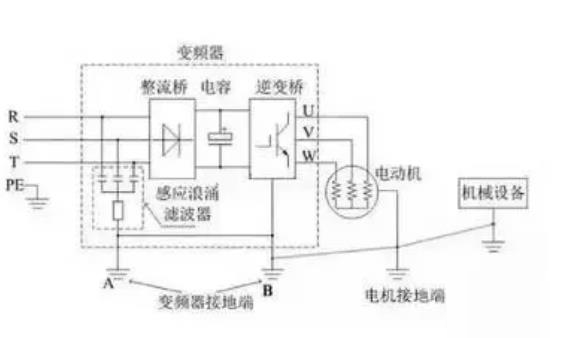

四、地線的連接
（1）因?yàn)?span style="white-space:normal;text-indent:24px;">VFD有漏電流，為了防止觸電，VFD和電機必須接地。
（2）VFD有接地專用接地端子。對于接地線的連接，應使用鍍錫壓接端子。
備注：擰緊螺釘時，注意不要損壞螺絲扣。
（3）鍍錫不含鉛。
（4）接地電纜應盡可能厚，并且必須等于或大于規定的標準。接地點應盡可能靠近VFD。接地線越短越好。
五、接線
（1）VFD本身有很強的電磁干擾，會干擾一些設備的工作，所以我們可以在VFD的輸出電纜上加一個電纜護套。
（2）VFD或控制柜中的控制線應至少距離電力電纜等100毫米。
（3）仔細閱讀所購VFD的產品說明書，包括產品介紹、工作原理、安裝調試等。若是沒有，你可以聯系變頻器廠家索取，或是直接在購買所該品牌的網站上下載。
