一、變頻器的安裝
1.1變頻器安裝環境要求
室溫-10℃~40℃;
環境濕度的相對濕度不大于90%(無冷凝);
其他不需要陽光直射、無腐蝕性氣體和可燃?xì)怏w、粉塵少、海拔高度在1000米以下的場合。
1.2安裝頻率轉換器
1.2.1壁掛式安裝
變頻器應垂直安裝，變頻器與周圍物體之間的距離應滿足以下條件：兩側距離為≥100 mm，上下兩側距離為≥150 mm。
1.2.2機柜安裝
變頻器應垂直安裝。
單頻變流器應盡量使用柜外冷卻方式(環境比較干凈，無塵)。當單臺逆變器必須在柜內冷卻時，應在柜頂安裝吸冷風扇，并盡可能在逆變器頂部安裝，并應在框架本體的進口處安裝過濾器。
多臺逆變器應盡可能并排安裝。如果需要縱向安裝，則應在兩臺逆變器之間安裝隔板。
二、變頻器的連線

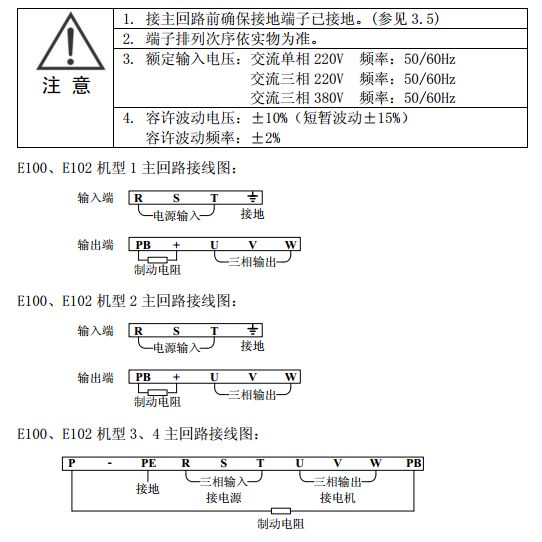

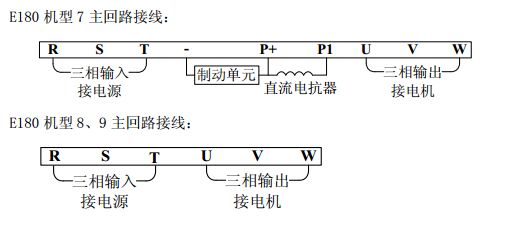

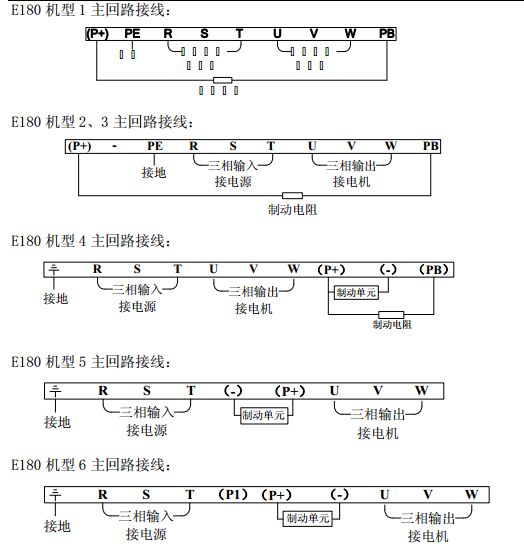

2.1與變頻器主電路的連接
2.1.1主電路的連接
逆變器輸入線(R、S、T)和輸出線(U、V、W)不得錯接和互連。
2.1.2主電路連接線路的選擇
主要研究結果如下：1)電源與變頻器連接線徑的選擇方法與同容量電機的線徑選擇方法相同。
2)考慮逆變器與電機連接的電壓降U，一般要求U≤(2~3)%un(不為電機額定電壓)。計算額定電壓的公式)。馬達的U如下所示。
△U = InR0L(1)
式中：In為電機的額定電流(A);
r0是每單位長度的導線的電阻(mω/m);
L是導線的長度(M)。
2.22變頻器控制電路的連接
1)模擬控制線應使用屏蔽電纜。屏蔽層的一端直接接地在逆變器內部，不連接到逆變器的地(E)，另一端通過小型高頻電容器接地。
2)開關量的控制線不能使用屏蔽線，但同一信號的兩條線必須絞合在一起。
2.33地面逆變器
變頻器接地時，各變頻器應分別接地，且一個變頻器的接地端與另一個變頻器的接地端在接地前不能相互連接。為確保接地良好，應使用短而粗的接地線。
變頻器的弱電流(控制)電路應在一點接地。
屏蔽電纜應絕緣和屏蔽，以避免屏蔽層接地。主電源的接地端子應使用特殊的接地端子，不與其他接地端子共用。
