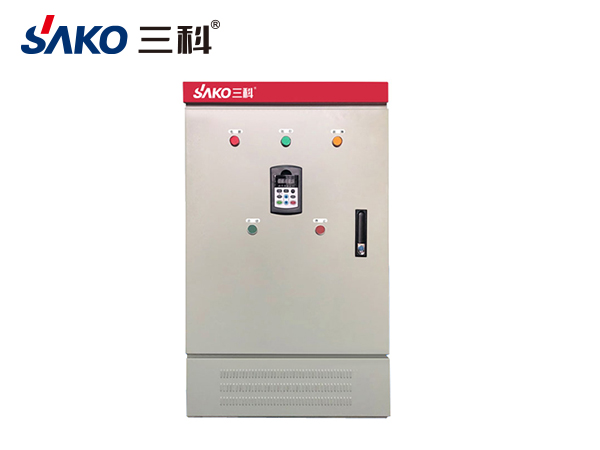

變頻柜是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。我們現在使用的變頻器主要采用交—直—交方式(VVVF變頻或矢量控制變頻)，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。變頻柜的電路一般由整流、中間直流環節、變頻和控制4個部分組成。
變頻柜在起動過程時如何加速?
1.變頻柜的制動單元
能耗電路：由制動電阻和制動單元組成。當直流電壓過高時，制動電阻將部分電能轉化為熱能并消耗掉。
制動電阻：當直流電壓超過上限值后，令濾波電容向制動電阻放電，使直流電壓迅速下降，防止變頻器跳閘。
制動單元：控制充電，放電裝置，當UD> UDH1，能量消耗電路被導通;當UD
齒隙：能耗回路的通斷電壓UDH1與斷開電壓UDH2之差，用來防止制動單元因頻繁通斷而損壞。
2.變頻機柜的啟動和加速。
起動過程：頻率從0Hz開始，逐漸上升到給定頻率，故起動過程平穩。
起動特點：轉子繞組以很低轉速切割額定磁通，故起動電流可以控制在允許范圍內。
加速時間：頻率從0Hz上升到基本頻率(或最高頻率)所需要的時間，可根據系統要求任意預置。
